Apa Itu Ground Control Point (GCP)?
Ground Control Point (GCP) adalah titik acuan di permukaan tanah yang koordinatnya diketahui secara akurat, dan digunakan untuk meningkatkan akurasi geospasial pada hasil pemetaan UAV, seperti ortomosaik, DTM, atau DSM. Penempatan GCP bertujuan untuk mengoreksi kesalahan posisi dari data drone dan memastikan bahwa hasil pemetaan sesuai dengan sistem koordinat yang berlaku. Akurasi horizontal dan vertikal dari citra udara akan jauh lebih presisi jika data pengukuran dikalibrasi menggunakan GCP.
Dalam praktiknya, GCP harus ditempatkan secara merata dan strategis di seluruh area yang dipetakan. Idealnya, GCP diletakkan di keempat sudut area serta di bagian tengah. Untuk area luas dan topografi kompleks, penambahan titik pada lokasi elevasi berbeda sangat disarankan. Pola distribusi GCP yang umum digunakan adalah pola grid atau quincunx (lima titik membentuk pola silang), agar mencakup seluruh cakupan area secara seimbang.
Jumlah GCP yang dibutuhkan tergantung pada luas dan kondisi lapangan. Untuk area datar kurang dari 10 hektare, 3 hingga 5 titik biasanya cukup. Namun, untuk area seluas 10–100 hektare atau dengan topografi bervariasi, dibutuhkan 5 hingga 10 titik. Pada wilayah yang sangat luas atau berbukit, GCP idealnya lebih dari 12 titik, dengan tambahan satu GCP untuk setiap 20–30 hektare. Selain itu, disarankan menambahkan Independent Check Points (ICP) sebagai titik validasi eksternal untuk mengukur akurasi hasil.
Mengapa GCP Penting dalam Pemetaan UAV?
- Meningkatkan Akurasi Horizontal dan Vertikal
Tanpa GCP, data UAV hanya memiliki akurasi relatif tinggi terhadap dirinya sendiri, namun belum tentu akurat secara geospasial. Dengan GCP, data dapat dikoreksi agar posisi horizontal (X,Y) dan vertikal (Z) sesuai dengan sistem koordinat yang diinginkan (misalnya WGS84, UTM). - Memastikan Kesesuaian dengan Data GIS Lain
Dalam banyak proyek konstruksi, kehutanan, atau infrastruktur, data UAV harus dikombinasikan dengan peta lain (misalnya data topografi, peta jalan, atau data spasial lain). GCP memungkinkan integrasi yang seamless antara data UAV dan sistem GIS. - Memperbaiki Kesalahan Geometrik (Distorsi)
Data UAV rentan terhadap distorsi akibat faktor seperti medan yang bervariasi, kecepatan angin, atau kalibrasi sensor. GCP membantu mengoreksi distorsi ini sehingga data menjadi lebih presisi dan dapat digunakan untuk analisis lebih lanjut. - Mendukung Perencanaan Infrastruktur yang Tepat
Dalam proyek pembangunan bandara, jalan, bendungan, atau infrastruktur lainnya, kesalahan beberapa sentimeter saja dapat berdampak signifikan. Dengan GCP, data UAV dapat digunakan untuk desain yang tepat dan meminimalkan risiko kesalahan konstruksi.
Bagaimana Cara Menggunakan GCP?
- Penempatan GCP di Lapangan GCP ditempatkan secara merata di area yang akan dipetakan, mencakup area pusat dan pinggir untuk meminimalkan distorsi.
- Pengukuran Koordinat GCP Setiap GCP diukur menggunakan GPS/GNSS berkualitas tinggi (misalnya RTK atau PPK) agar memiliki koordinat yang sangat akurat.
- Integrasi GCP dengan Data UAV Setelah data UAV diambil, GCP digunakan untuk melakukan georeferensi (positional correction) agar data sesuai dengan koordinat sebenarnya.
Syarat Pemasangan GCP

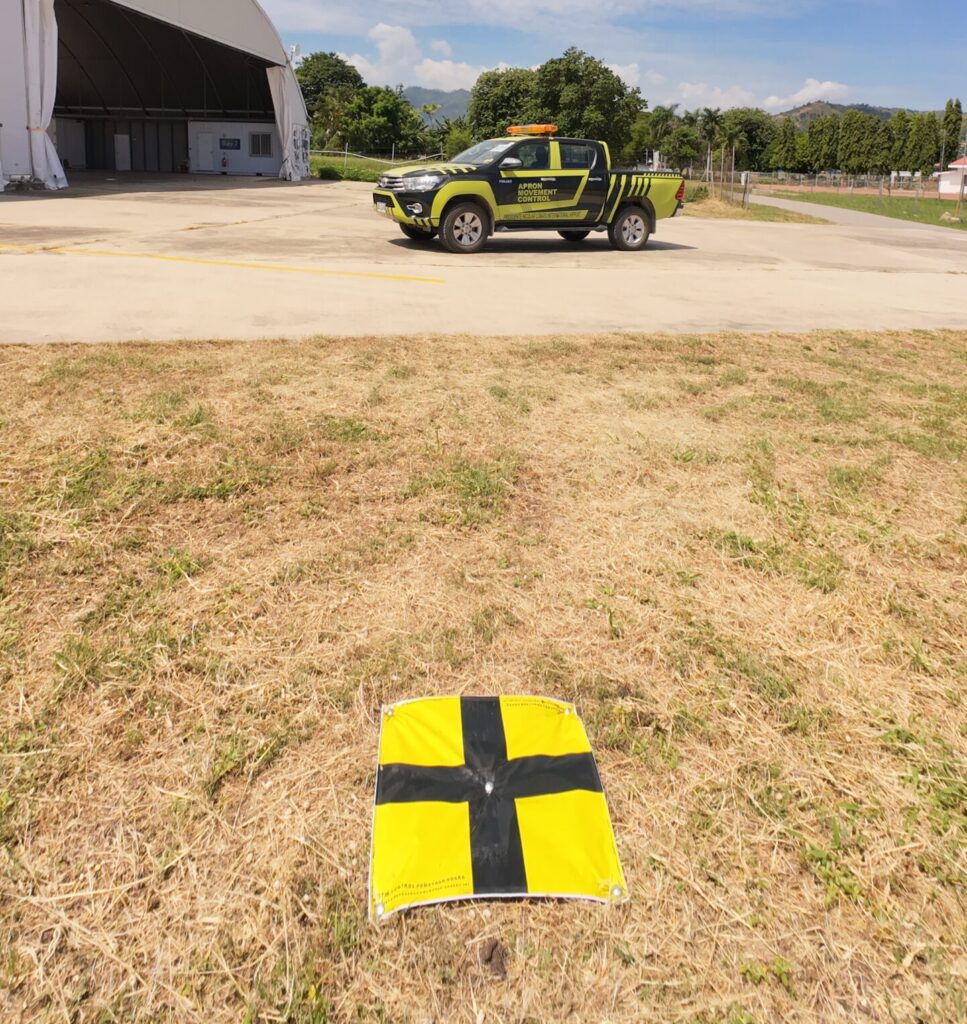

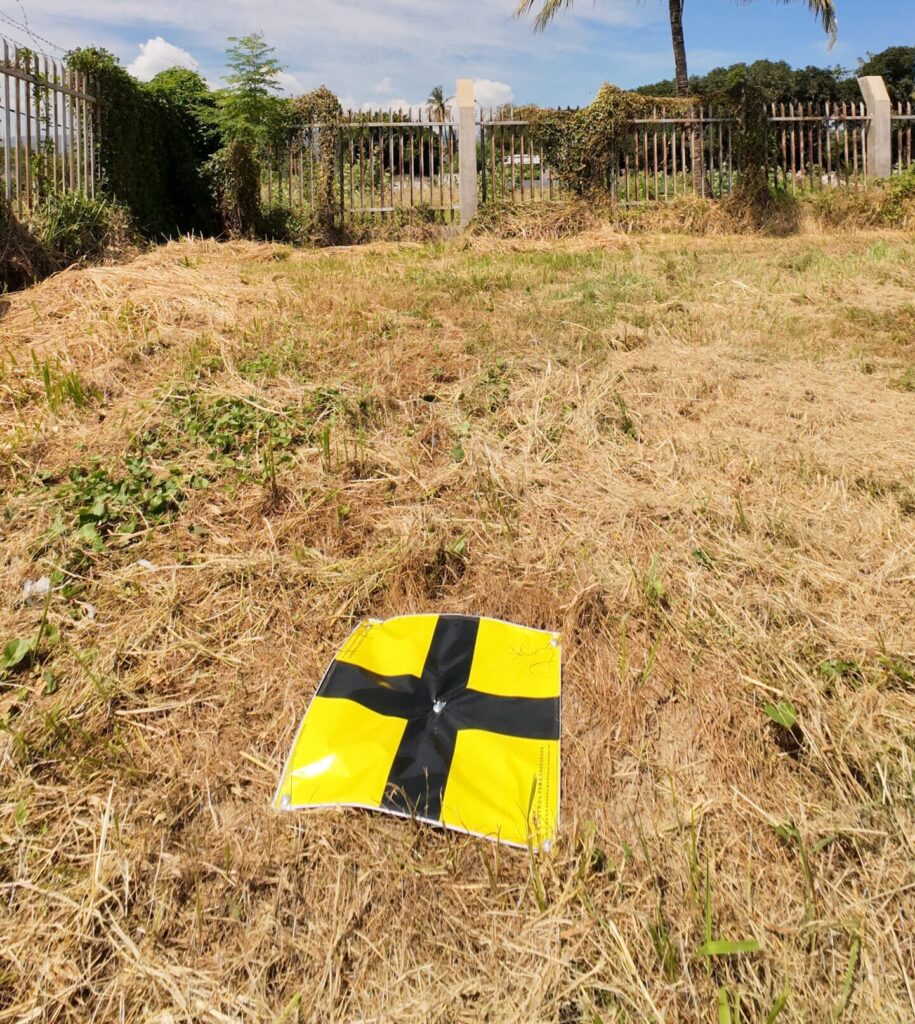

Syarat lokasi GCP adalah terbuka dari halangan seperti vegetasi tinggi atau bangunan, tidak berada di air, mudah diakses, dan memiliki permukaan stabil yang tidak mudah berubah. GCP harus terlihat jelas dari udara dan bebas dari bayangan. Penanda GCP secara visual harus memiliki kontras tinggi seperti checkerboard hitam-putih atau tanda silang kuning di atas permukaan gelap dengan ukuran minimal 40-80 cm tergantung pada ketinggian terbang drone dan GSD (Ground Sampling Distance).
Pengukuran GCP wajib menggunakan alat GNSS geodetik dengan metode RTK atau PPK untuk mencapai ketelitian horizontal dan vertikal di bawah 5 cm. Koordinat yang diperoleh harus dicatat dalam sistem referensi yang sesuai, seperti UTM dengan datum WGS84. Semua data GCP wajib didokumentasikan secara rinci, termasuk ID titik, koordinat X, Y, Z, tanggal pengukuran, nama operator, serta dilengkapi foto kondisi lapangan.
