Project Category: Aerial Mapping

Project Details

PT Karta Bhumi Nusantara melaksanakan survei UAV LiDAR dan fotogrametri di Batang Toru untuk menghasilkan ortofoto GSD 7 cm, DTM, peta kontur, dan buku deskripsi CP.

Project Name
Survei UAV LiDAR dan Fotogrametri Batang Toru, Sumatera Utara
Category
Aerial Mapping
Location
Batang Toru, Sumatra Utara
Year
2026

Project Summary

Survei UAV LiDAR dan Fotogrametri di Batang Toru, Sumatera Utara
PT Karta Bhumi Nusantara melaksanakan pekerjaan Survei UAV LiDAR dan Fotogrametri di Kecamatan Batang Toru, Kabupaten Tapanuli Selatan, Sumatera Utara. Kegiatan ini dilakukan untuk memperoleh data geospasial yang akurat, detail, dan mutakhir sebagai dasar pendukung perencanaan teknis, analisis topografi, serta dokumentasi kondisi eksisting area survei.
Kecamatan Batang Toru menjadi salah satu wilayah yang memerlukan dukungan data spasial yang presisi, khususnya dalam memahami kondisi permukaan tanah, elevasi, kemiringan lahan, serta perubahan morfologi area sekitar sungai. Melalui kombinasi teknologi UAV LiDAR dan fotogrametri drone, data topografi dapat diperoleh secara lebih cepat, aman, dan efisien dibandingkan metode survei konvensional pada area yang luas maupun sulit dijangkau.
Tujuan Survei UAV LiDAR dan Fotogrametri
Pekerjaan ini bertujuan untuk menghasilkan informasi geospasial yang merepresentasikan kondisi permukaan bumi, baik berupa objek alam maupun buatan manusia. Output utama dari survei ini meliputi ortofoto dengan Ground Sampling Distance atau GSD 7 cm, Digital Terrain Model atau DTM, serta peta kontur dengan interval 1 meter. Data tersebut sangat penting untuk mendukung proses perencanaan infrastruktur, analisis kondisi lahan, evaluasi area pascabencana, serta kebutuhan teknis lainnya yang membutuhkan informasi elevasi dan bentuk medan secara akurat.
Lokasi dan Cakupan Area Survei
Lokasi pekerjaan berada di Kecamatan Batang Toru, Kabupaten Tapanuli Selatan, Provinsi Sumatera Utara. Area survei terbagi menjadi dua blok pekerjaan, yaitu Blok A seluas ±990 m² dan Blok B seluas ±587 m², dengan total area akuisisi sekitar ±1.577 m². Pembagian area survei ini membantu proses perencanaan jalur terbang, penempatan titik kontrol, pengolahan data, serta penyajian hasil akhir secara lebih sistematis.
Metode Pelaksanaan Survei
Tahapan pekerjaan diawali dengan persiapan administrasi dan teknis, mobilisasi personel dan peralatan, serta koordinasi dengan pihak terkait. Setelah itu dilakukan survei pendahuluan untuk memahami kondisi lapangan, akses lokasi, batas area kerja, tutupan vegetasi, serta potensi hambatan saat pelaksanaan akuisisi data. Pada tahap pengukuran kontrol, tim melakukan pemasangan dan pengukuran Control Point atau CP serta Independent Control Point atau ICP. Titik CP digunakan sebagai referensi koordinat dalam proses pemetaan, sedangkan ICP digunakan untuk validasi atau uji akurasi terhadap produk yang dihasilkan, seperti ortofoto dan DTM.
Akuisisi Data UAV LiDAR dan Fotogrametri

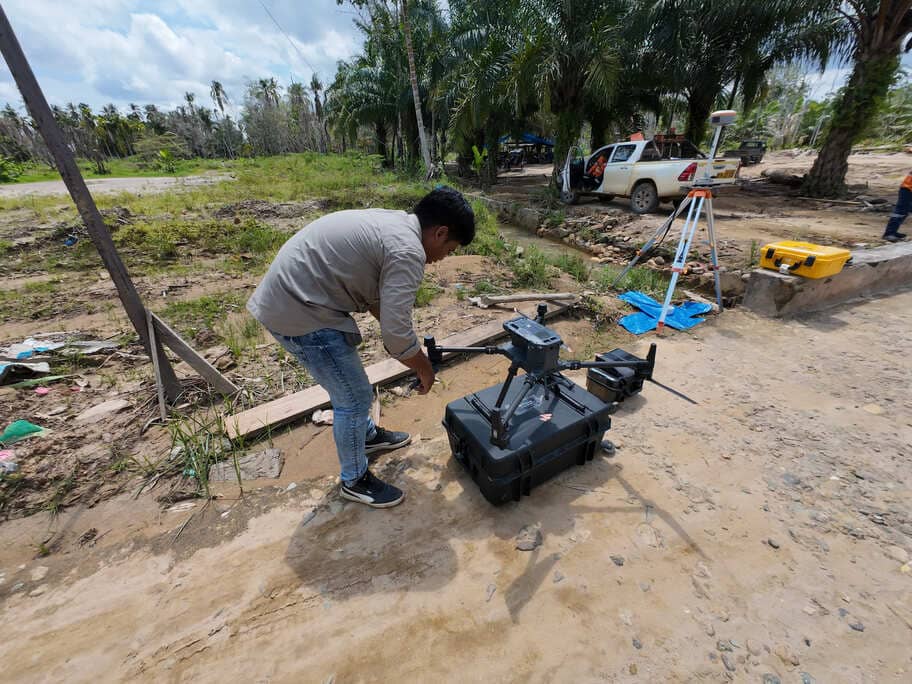

Akuisisi data dilakukan menggunakan UAV dengan sensor LiDAR dan kamera fotogrametri. Parameter penerbangan direncanakan secara teknis agar seluruh area survei dapat tercakup dengan baik. Berdasarkan laporan, parameter terbang yang digunakan meliputi ketinggian terbang 100 meter Above Ground Level, kecepatan terbang 10 m/s, sidelap scanning 70%, serta mode akuisisi data menggunakan sistem PPK atau Post Processing Kinematic.Teknologi UAV LiDAR digunakan untuk menghasilkan 3D point cloud dengan kerapatan tinggi. Keunggulan metode ini adalah kemampuannya dalam merekam informasi permukaan tanah, termasuk pada area dengan vegetasi atau medan yang kompleks. Sementara itu, data fotogrametri digunakan untuk menghasilkan ortofoto yang memberikan gambaran visual aktual kondisi area survei.
Pengolahan Data dan Hasil Akhir
Data GNSS hasil pengukuran lapangan diproses menggunakan perangkat lunak pengolahan GNSS untuk memperoleh koordinat titik kontrol yang tervalidasi. Selanjutnya, data UAV LiDAR dan fotogrametri diproses melalui tahapan koreksi posisi, integrasi data IMU dan GNSS, pemrosesan point cloud, klasifikasi ground dan non-ground, pembuatan DTM, serta penyusunan peta kontur. Hasil klasifikasi point cloud digunakan untuk memisahkan objek permukaan seperti vegetasi dan bangunan dari data tanah. Dari data ground tersebut kemudian dihasilkan Digital Terrain Model atau DTM yang dapat digunakan untuk analisis topografi, kelerengan, drainase, dan kebutuhan perencanaan infrastruktur.
Buku Deskripsi Control Point
Sebagai bagian dari dokumentasi teknis, PT Karta Bhumi Nusantara juga menyusun Buku Deskripsi CP. Dokumen ini memuat informasi koordinat, sistem referensi, deskripsi lokasi, foto titik, denah lokasi, serta kenampakan horizontal dari masing-masing titik kontrol. Buku deskripsi ini berfungsi sebagai acuan teknis bagi tim survei, tim pengolahan data, maupun pihak terkait dalam proses verifikasi dan pemanfaatan data hasil survei.
Let’s collaborate. Contact us to discuss your survey needs and get the right data from the start.
Kami menyediakan berbagai layanan seperti, jasa survei batimetri sungai, jasa survei hidrografi, jasa pemetaan sungai, jasa GNSS RTK, jasa GNSS PPK, jasa survei sedimentasi sungai, jasa survei kedalaman sungai, jasa bathymetry

Project Details

PT Karta Bhumi Nusantara melayani jasa survei UAV LiDAR, jasa fotogrametri drone, jasa GNSS statik, dan jasa pemetaan topografi untuk perencanaan PLTMH, mini hydro, analisis morfologi sungai, dan pengembangan infrastruktur.

Project Name
Jasa Survei UAV LiDAR dan Fotogrametri untuk Perencanaan PLTMH dan Mini Hydro
Category
Aerial Mapping,Planning

Project Summary

Perencanaan pembangkit listrik tenaga mini hidro membutuhkan data topografi yang akurat, detail, dan dapat diandalkan. PT Karta Bhumi Nusantara hadir melalui layanan jasa survei UAV LiDAR dan fotogrametri untuk mendukung kebutuhan pemetaan teknis pada proyek Mini Hydro Power Plant di Olo Oloho, Sulawesi Tenggara, dengan cakupan area sekitar 250 hektare.
Melalui layanan jasa survei topografi dan jasa pemetaan drone, kami membantu menyediakan data elevasi, bentuk permukaan lahan, serta kondisi area proyek secara menyeluruh. Data ini sangat penting untuk mendukung perencanaan infrastruktur, penilaian lahan, kajian teknis, dan analisis morfologi sungai yang menjadi bagian penting dalam pengembangan proyek PLTMH.
Sebelum pengambilan data utama dilakukan, tim melaksanakan survei pendahuluan atau reconnaissance untuk menilai kondisi lapangan, akses menuju lokasi, potensi hambatan, serta menentukan titik kontrol yang strategis. Tahapan ini juga digunakan untuk menyusun jalur terbang UAV yang sesuai dengan karakter medan dan kepadatan vegetasi agar proses akuisisi data berjalan aman, efisien, dan optimal.
Untuk menjamin akurasi posisi seluruh hasil pemetaan, pekerjaan ini didukung oleh jasa GNSS statik. Metode ini digunakan untuk membangun kontrol horizontal dan vertikal yang kuat sebagai dasar georeferensi, sehingga seluruh data hasil survei memiliki ketelitian yang baik dan siap digunakan untuk kebutuhan desain maupun analisis lanjutan.
Pada tahap akuisisi utama, jasa survei UAV LiDAR dimanfaatkan untuk menangkap data topografi secara detail, termasuk pada area dengan vegetasi rapat, lereng, dan koridor sungai. Teknologi LiDAR mampu menghasilkan point cloud 3D berdensitas tinggi yang sangat berguna untuk membaca bentuk permukaan tanah secara lebih akurat, terutama pada kawasan dengan kondisi medan yang kompleks.
Selain LiDAR, kami juga menggunakan jasa fotogrametri drone untuk memperoleh citra udara resolusi tinggi yang kemudian diolah menjadi orthophoto, surface model, serta model 2D dan 3D area proyek. Kombinasi jasa UAV LiDAR dan fotogrametri ini memberikan hasil pemetaan yang komprehensif untuk mendukung perencanaan teknis, evaluasi tapak, dan pengembangan infrastruktur mini hidro secara lebih presisi.
Sebagai penyedia jasa survei UAV LiDAR, jasa fotogrametri, jasa GNSS statik, dan jasa pemetaan topografi, PT Karta Bhumi Nusantara siap mendukung kebutuhan proyek PLTMH, mini hydro, infrastruktur, dan pemetaan kawasan di berbagai wilayah Indonesia. Dengan tim berpengalaman, metode kerja yang sistematis, dan peralatan modern, kami berkomitmen menghadirkan data geospasial yang akurat untuk membantu setiap keputusan teknis menjadi lebih tepat dan efisien.
Let’s collaborate. Contact us to discuss your survey needs and get the right data from the start.
Kami menyediakan berbagai layanan seperti, jasa survei UAV LiDAR, jasa fotogrametri drone, jasa GNSS statik, jasa pemetaan topografi, jasa survei PLTMH, jasa survei mini hydro, jasa pemetaan sungai, jasa survei drone

Project Details

PT Karta Bhumi Nusantara melayani jasa survei UAV LiDAR, jasa fotogrametri drone, jasa GNSS statik, dan jasa pemetaan topografi untuk kebutuhan jalan, rehabilitasi infrastruktur, dan analisis pascabencana.

Project Name
Jasa Survei UAV LiDAR dan Fotogrametri untuk Jalan dan Infrastruktur
Category
Aerial Mapping,Construction

Project Summary

PT Karta Bhumi Nusantara menyediakan jasa survei UAV LiDAR dan fotogrametri untuk mendukung kebutuhan pemetaan topografi, evaluasi infrastruktur, dan perencanaan rehabilitasi secara akurat. Salah satu pelaksanaan pekerjaan dilakukan pada koridor Jalan Bireuen–Takengon di Aceh, yang menjadi bagian penting dalam penyediaan data geospasial untuk analisis kondisi pascabencana.
Melalui layanan jasa LiDAR drone dan jasa fotogrametri, kami membantu memperoleh data permukaan tanah, kondisi lereng, serta visual lapangan secara detail dan presisi. Data ini sangat dibutuhkan untuk mendukung kajian kerusakan akibat banjir dan longsor, termasuk analisis deformasi lereng, penurunan badan jalan, dan kebutuhan rekonstruksi pada koridor jalan yang terdampak.
Sebelum pelaksanaan pengambilan data utama, tim terlebih dahulu melakukan survei pendahuluan atau reconnaissance untuk meninjau akses, kondisi medan, kendala operasional, serta kesiapan area terbang. Tahapan ini penting agar pelaksanaan jasa survei UAV LiDAR dapat berjalan aman, efektif, dan sesuai dengan kondisi lapangan yang sebenarnya.
Untuk memastikan ketelitian posisi dan kualitas hasil akhir, pekerjaan ini juga didukung oleh jasa GNSS statik. Pengamatan BM, CP, dan ICP dilakukan dengan metode GNSS statik diferensial yang terikat ke CORS terdekat sehingga menghasilkan kontrol horizontal dan vertikal yang andal. Data kontrol ini menjadi fondasi utama dalam proses georeferensi dan quality assurance seluruh produk pemetaan.
Setelah seluruh persiapan selesai, akuisisi data dilakukan menggunakan kombinasi UAV LiDAR dan fotogrametri drone. Metode ini memungkinkan pengumpulan point cloud LiDAR dan citra udara resolusi tinggi secara efisien untuk menghasilkan data topografi, model permukaan, serta orthophoto yang detail. Kombinasi kedua metode tersebut sangat efektif untuk kebutuhan jasa pemetaan topografi, khususnya pada area jalan, lereng, dan kawasan terdampak bencana.
Sebagai penyedia jasa survei drone, jasa UAV LiDAR, jasa fotogrametri, dan jasa pemetaan topografi, PT Karta Bhumi Nusantara didukung oleh tim berpengalaman, metode kerja yang sistematis, serta penggunaan peralatan modern. Kami memahami bahwa setiap proyek memiliki tantangan teknis yang berbeda, sehingga setiap pekerjaan ditangani dengan pendekatan yang terukur dan berorientasi pada kualitas data.
Jika Anda membutuhkan jasa survei UAV LiDAR dan fotogrametri untuk proyek jalan, jembatan, kawasan rawan longsor, rehabilitasi infrastruktur, maupun kebutuhan pemetaan lainnya, PT Karta Bhumi Nusantara siap menjadi mitra profesional Anda. Dengan hasil data yang akurat, detail, dan dapat dipertanggungjawabkan, kami siap mendukung pengambilan keputusan teknis yang lebih tepat dan efisien.
Let’s collaborate. Contact us to discuss your survey needs and get the right data from the start.
jasa survei UAV LiDAR, jasa fotogrametri drone, jasa GNSS statik, jasa pemetaan topografi, jasa survei drone, jasa LiDAR drone, jasa pemetaan jalan, jasa survei infrastruktur

Project Details

Dalam rangka mendukung pengelolaan sempadan sungai yang berbasis data dan akurat, PT. Karta Bhumi Nusantara melaksanakan survei topografi menggunakan teknologi UAV LiDAR di sepanjang koridor Sungai Citarum di wilayah administrasi Jawa Tengah. Kegiatan ini merupakan bagian dari upaya sistematis dalam penataan ruang dan mitigasi risiko banjir di wilayah rawan banjir.

Project Name
Survei UAV LiDAR untuk Kajian Sempadan Sungai Citarum
Client
BBWS
Category
Aerial Mapping,Planning
Location
Citarum, West Java
Year
2025

Project Summery

Hasil survei ini akan digunakan sebagai dasar penyusunan kebijakan zonasi, perlindungan ekosistem bantaran sungai, dan pengendalian kegiatan pembangunan di wilayah sekitar sungai. Penetapan batas tersebut sangat penting untuk menjaga fungsi ekologis sungai dan mencegah kerusakan lingkungan akibat pemanfaatan ruang yang tidak terkendali.                                                                                                                                                                                                                               Teknologi UAV (Unmanned Aerial Vehicle) LiDAR dipilih karena kemampuannya dalam memperoleh data elevasi beresolusi tinggi secara cepat, efisien, dan akurat, bahkan di wilayah dengan vegetasi yang rapat atau morfologi yang kompleks. Dengan menggunakan sensor LiDAR (Light Detection and Ranging), kami berhasil mengumpulkan data titik awan yang mampu membedakan antara tajuk vegetasi, bangunan, dan permukaan tanah (tanah kosong), yang sangat krusial dalam pembuatan model elevasi digital (DTM) untuk penentuan batas sungai.
